提升機的結構 NE系列板鏈?zhǔn)教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、中部裝置組成 。

   運行部件——由料斗和套筒滾子鏈條組成，采取雙排鏈。

   驅動裝置——采取Y系列電動機，通過液力偶合器、減速機和鏈傳動減速器與主軸聯接（溫度開關用戶自定）或采取Y系列電動機，通過三角帶、減速機（帶逆止器）和ZL聯軸器與主軸聯接。

   慢轉裝置——采取減速電機，通過離合器、減速器和鏈傳動減速器（用戶自定），驅動平臺上裝有檢修架欄桿。

 驅動裝置分左裝和右裝兩種：   左裝：面對喂料口，驅動裝置動力在機殼左側。   右裝：面對喂料口，驅動裝置動力在機殼右側。

上部裝置——安裝有逆止器、卸料口裝有防回料板、（一二度跑偏開關、速度開關用戶自定）。   中間節——中間節分別有：首節中間節、標準中間節、帶檢視門中間節、非標中間節。

下部裝置——安裝有張緊裝置，（料位開關用戶自定）。

 二、提升機的外型及尺寸   見總圖 五、提升機安裝說明 NE系列板鏈?zhǔn)教嵘龣C(jī)為垂直式，其基礎承受著提升機的全部重量，故安裝前必須對基 礎進行檢查。

  NE系列板鏈?zhǔn)教嵘龣C(jī)分若干部件出廠，由用戶現場安裝。

通常按下列次序安裝。

 1．首先在基礎上安裝地腳螺栓，再安裝下部裝置，將其在基礎上的相對位置校準，使 機殼的基準面（上法蘭面）處于水平面內，然后將其暫時緊固在基礎上。

    2．在下部裝置上逐一安裝中部機殼，一般情況下帶檢視門中間節安裝在第一節中部機殼的位置上，首節中間節務必與上部裝置聯接（注意首節中間節支撐方向）。

 3．中部機殼安裝完畢校準后，安裝上部裝置。在一般情況下，應在上部和中部位置安 裝支承裝置，以防止機殼向側面偏移，支承裝置應可靠地固定在附近建筑物上，并能允許提升機在垂直方向上可自由伸縮。在各聯接法蘭處，應墊粗帆布或編制的石棉帶和石棉繩，以防止灰塵外揚。

 4．在上部裝置上安裝驅動裝置。首先把三片平臺用螺栓聯接成整體，再把整體平臺和8根支撐槽鋼用螺栓聯接或焊接在上部機殼上。再在整體平臺上焊接維修架及分片欄桿。然后安裝動力、鏈傳動和鏈輪罩。鏈傳動調整完畢后，再用螺栓固定，為保險起見，把驅動底座和驅動平臺焊接在一起。

 5．安裝運行部件。首先把尾軸吊到最高位置，再安裝鏈條和料斗。

 6．最后安裝左、右頭罩。設置電器過載保護裝置、電氣保護開關，將輸電線按裝在提升機的電機上。

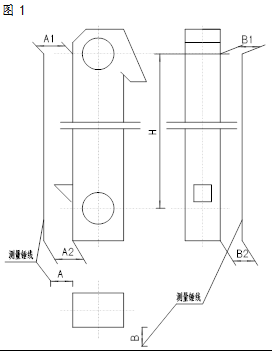

 六、提升機安裝的基本要求 本機的基礎必須堅固，各相對位置應正確，下部裝置支承面應處于水平位置。聯接各機殼的法蘭必須齊整，不得有明顯的錯位，本機的中心線應力求在同一鉛垂線上，其垂直偏差1/1000，總高的累積偏差不超過表2的規定（如圖1）。

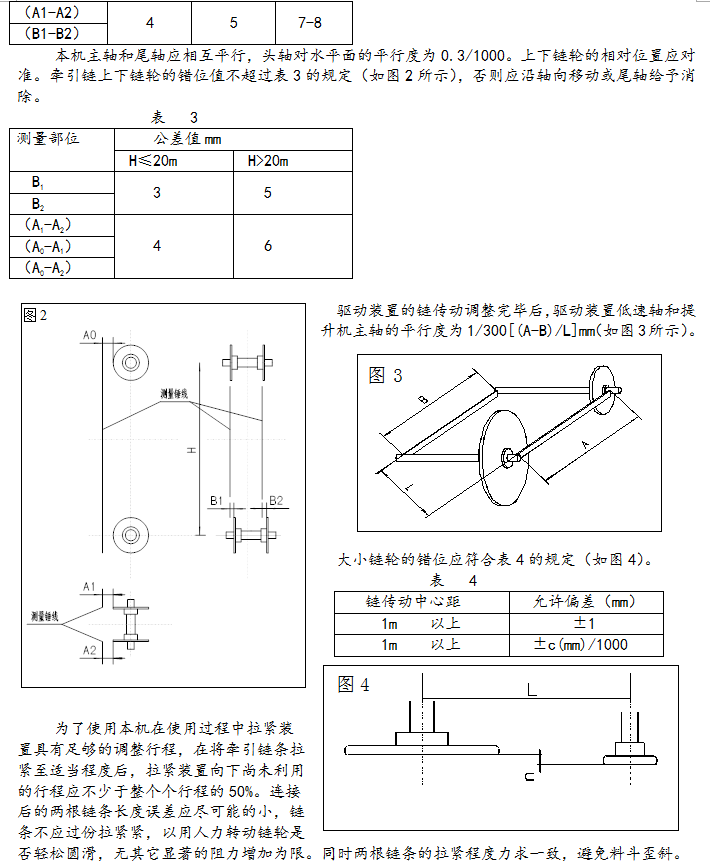

 圖1             表   2 測量部位    公差值mm H≤10m H=10-20m H >20m （A1-A2）    4    5  7-8 （B1-B2） 本機主軸和尾軸應相互平行，頭軸對水平面的平行度為0.3/1000。上下鏈輪的相對位置應對準。牽引鏈上下鏈輪的錯位值不超過表3的規定（如圖2所示），否則應沿軸向移動或尾軸給予消除。

          表   3 測量部位    公差值mm H≤20m H>20m  B1    3   5  B2 （A1-A2）    4   6 （A0-A1） （A0-A2） 圖2  驅動裝置的鏈傳動調整完畢后，驅動裝置低速軸和提升機主軸的平行度為1/300[(A-B)/L]mm（如圖3所示）。 為了使用本機在使用過程中拉緊裝置具有足夠的調整行程，在將牽引鏈條拉緊至適當程度后，拉緊裝置向下尚未利用的行程應不少于整個個行程的50%。連接后的兩根鏈條長度誤差應盡可能的小，鏈條不應過份拉緊緊，以用人力轉動鏈輪是否輕松圓滑，無其它顯著的阻力增加為限。同時兩根鏈條的拉緊程度力求一致，避免料斗歪斜。 若上述要求已經達到，則將所有栓螺重新擰緊，并清除提升機內部的所有零碎材料，以及向各潤滑系統加注必要的潤滑油，即可進行無負荷試車二小時。

七、提升機無負荷試車應注意事項

1．注意料斗、牽引鏈條及鏈輪的運行情況，運轉部份不得與其它固定部分發生碰撞及 卡住現象。兩根鏈條運行應一致，料斗不允許歪斜。

   2．各軸承的油溫是否正常，（運轉二小時后，溫升不大于60°）潤滑密封是否良好。

 3．減速器有無過激響聲，有無滲油，聯軸器是否安全可靠，電氣控制是否正常。空 載功率應不超過額定功率35%

 4．仔細觀察逆止裝置，運轉時是否可靠地相脫離和嚙合。

    5．所有的緊固件是否有松動現象，停車后應特別注意料斗與鏈條之間固定螺栓的緊固情況。

  6．在無負荷試車結束并認為滿意后，應進行為時16小時的負載試車；即在原設計的提升量及提升物料的條件下進行運轉。

八、提升機負荷試車注意事項

 1、負荷試車應在原設計的輸送量及所擬輸送物送物料條件下進行，首先觀察驅動裝置的工作情況，電動機在負荷情況下電流是否超過額定值，電氣控制是否正常以及減速器的噪音特征等。

 2．上、下部裝配工作情況如何，兩根鏈條的運行速度是否同步，料斗有否符合要求。

 3．在均勻喂料的情況下，注意物料的供給特征，提升機下部不得發生材料的積塞現象。

     4．觀察輸送物料在料斗內填充程度如何，是否有單面裝載現象，測定輸送量是否達到設計要求。

   5．應多次停止提升機的運行，以檢查逆止裝置的作用，它應保證提升機突然停車時運行部件沒有顯著的反向行程。 消除了負荷試車的所有缺陷，并認為滿意后才能移交生產。

 九、提升機使用維護事項

1．本機在工作過程中應有固定操作人員，操作人員必須具有一般技術知識，并應熟悉本機性能。

 2．本機的先用（輸送物料特性、工作條件、輸送量等）應嚴格遵守說明書的一切規定。

 3．使用單位對本機應訂立設備維修、安全操作規程交付操作人員遵守，操作人員必須具有交接班制度，認真檢查各部分工作情況。

 4．向本機喂料應均勻，不宜過多，以免使下部被物料堵塞。

 5．本機在工作時，所有檢視門必須全部關閉，并應在上部、下部及經常打開的檢視 門處安設照明設備，工作過程中發生故障應立即停止運轉，消除故障，但當故障程度對運轉無多大影響時，應作記錄待檢修時消除。

   6．操作人員應經常檢查各部件工作情況，但絕對禁止在運轉時對本機的運行部件進行清掃和修理。

   7．下部裝配的張緊裝置應調整適宜，保證鏈條具有正常的工作張力。操作人員應經常注意料斗、鏈條的工作情況，個別料斗損壞應拆除、更換。

     8．本機須在空載下起動，停車前不喂料，待卸料完畢后再停車。

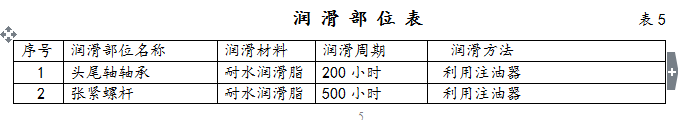

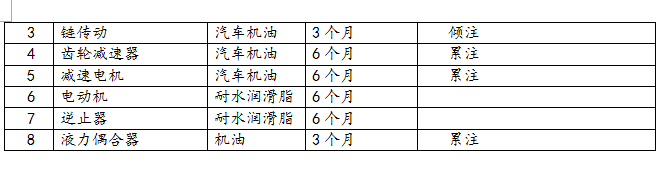

     9．本機除在工作過程中保持正常潤滑（其潤滑部位、方法、時間參考下表5）及拆換個別損壞零件外，檢修時必須清除在使用中記錄的缺陷，拆換損壞零部件，及更換滑潤油等。

     10．使用單位可根據本機條件規定檢修周期。
